Memilih pompa sentrifugal tidak boleh hanya berpatokan pada spesifikasi maksimum di dalam katalog. Sebagai contoh, lini Euroflo End Suction Centrifugal Pump dari katalog Winston Indonesia memiliki kapasitas maksimum hingga 1.100 m3/jam, head maksimum 150 meter, tekanan 16 bar, dan suhu hingga 105C. Namun, seluruh angka maksimum tersebut tidak akan terjadi secara bersamaan.
- Artikel Lainnya : Fungsi Impeller pada Pompa: Mengubah Energi Motor Menjadi Aliran Fluida
Agar pompa bekerja aman, efisien, dan awet, Anda wajib membaca grafik performa atau pump curve dari model serta diameter impeller yang dipilih. Berikut adalah panduan praktis cara membacanya:
Pahami Sumbu Grafik (Flow dan Head)
Sumbu Horizontal (X): Menunjukkan flow rate (kapasitas aliran) dalam satuan seperti m3/jam atau liter/detik.
Sumbu Vertikal (Y): Menunjukkan total head (energi dorong pompa untuk mengatasi elevasi dan gesekan pipa) dalam satuan meter.
Cara Menentukan Duty Point: Pertemukan kebutuhan sistem Anda pada grafik. Misalnya, sistem Anda membutuhkan aliran 200 m3/jam pada total head 60 meter. Titik temu kedua angka ini di dalam grafik disebut Duty Point. Kurva pompa yang dipilih harus melewati atau berada sangat dekat dengan titik ini.
Kenali Hubungan Antara Flow dan Head
Pada pompa sentrifugal, head akan menurun ketika flow meningkat. Jangan pernah mengoperasikan pompa di area shut-off head (saat aliran mendekati nol tetapi head sangat tinggi) atau di ujung kanan kurva (aliran terlalu besar yang bisa memicu kavitasi dan overload motor).
Cari Best Efficiency Point (BEP)
BEP adalah titik emas di mana pompa beroperasi dengan efisiensi tertinggi.
- Tips Lapangan: Pastikan duty point Anda berada sedekat mungkin dengan BEP.
- Jika pompa terlalu besar (oversizing) sehingga bekerja jauh dari BEP, aliran internal akan tidak stabil, memicu getaran berlebih, dan memperpendek umur bearing serta mechanical seal.
Perhatikan Ukuran Diameter Impeller
Satu grafik kurva biasanya menampilkan beberapa garis lengkung untuk diameter impeller yang berbeda.
- Diameter impeller lebih besar menghasilkan head lebih tinggi; sebaliknya, diameter lebih kecil menghasilkan head lebih rendah.
- Pilih diameter yang pas dengan duty point Anda agar tidak boros energi.
Cek Kurva Efisiensi, Daya (Power), dan NPSHr
Efficiency & Power Curve: Pastikan motor listrik Anda memiliki kapasitas yang memadai di seluruh rentang operasi untuk mencegah risiko overload.
NPSHr (Net Positive Suction Head Required): Menunjukkan tekanan minimum di sisi suction agar pompa tidak mengalami kavitasi (suara berisik seperti kerikil dan merusak impeller). Pastikan NPSH Available dari sistem Anda lebih tinggi dari NPSHr pompa.
Contoh Lampiran & Pembacaan Pump Curve di Lapangan

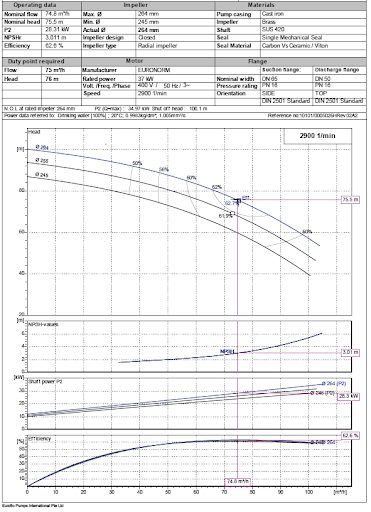

Agar proses pemilihan pompa sentrifugal semakin matang, mari kita lihat studi kasus nyata dari kurva performa Euroflo End Suction Centrifugal Pump (Model EU 50-26 MBC):
Sebagai gambaran visual, berikut adalah contoh format data dan lampiran kurva yang biasa dibaca oleh tim teknis
- Kebutuhan Sistem (Duty Point Required):
> * Flow Rate = 75 m3/jam
> * Head = 76 meter - Spesifikasi Motor: 37 kW, 400V, 50 Hz, putaran 2900 l/min.
Cara Membaca Grafik Kurva Tersebut:
1. Menentukan Duty Point: Tarik garis dari sumbu flow (75 m3/jam) ke atas dan sumbu head (76 m) ke samping. Titik pertemuannya jatuh tepat di atas kurva performa impeller ⌀ 264, yang menandakan ukuran tersebut sudah pas.
2. Mengecek Efisiensi (BEP): Pada titik kerja tersebut, kurva menunjukkan angka efisiensi sebesar 62.6%. Posisi ini berada di area Best Efficiency Point (BEP), memastikan penggunaan energi yang optimal dan minim getaran.
3. Memeriksa Daya (Shaft Power): Berdasarkan grafik daya (shaft power), pompa menyerap daya sebesar 28.3 kW. Karena motor yang terpasang berkapasitas 37 kW, maka motor memiliki safety margin yang sangat aman dari risiko overload.
4. Cek NPSHr: Grafik bagian kedua menunjukkan nilai NPSHr sebesar 3.01 meter pada aliran tersebut. Pastikan tekanan sedia (NPSH available) di instalasi pipa Anda lebih tinggi dari angka ini agar pompa terhindar dari kavitasi.
Kesimpulan & Konsultasi
Membaca pump curve secara akurat menyelamatkan investasi Anda dari pemborosan energi dan kerusakan dini. Untuk pemilihan material (apakah cast iron, ductile iron, stainless steel, atau bronze) serta penyesuaian suhu dan tekanan cairan Anda, pastikan untuk selalu merujuk pada datasheet resmi.
Butuh bantuan membaca kurva atau memilih spesifikasi Euroflo End Suction Pump yang paling tepat untuk proyek Anda? Hubungi Tim Ahli Winston Indonesia.
