Gear pump atau pompa roda gigi adalah salah satu jenis pompa paling umum yang digunakan untuk aplikasi transfer cairan di berbagai sektor industri. Pompa ini terkenal karena kemampuannya dalam menangani fluida dengan viskositas tinggi, memberikan aliran stabil, dan memiliki konstruksi yang sederhana namun efektif.
Di balik performa andalnya, gear pump terdiri dari sejumlah komponen utama yang bekerja secara sinergis untuk menghasilkan aliran cairan bertekanan. Memahami komponen-komponen ini sangat penting baik untuk kebutuhan operasional, perawatan, maupun saat akan memilih unit pompa yang sesuai.
Artikel ini akan membahas secara lengkap tentang komponen utama pada gear pump, fungsinya, serta bagaimana memilih produk yang tepat. Kami juga akan memperkenalkan lini Gear Pump berkualitas tinggi dari Winston Engineering, solusi unggulan untuk kebutuhan transfer cairan industri Anda.
- Artikel Lainnya : Panduan Menghitung Kapasitas Pompa Air Sesuai Kebutuhan Industri
Apa Itu Gear Pump?
Gear pump adalah jenis positive displacement pump yang bekerja dengan cara memindahkan cairan menggunakan gerakan putar dua roda gigi. Cairan tertangkap di antara gigi-gigi dan casing, lalu didorong dari sisi inlet menuju outlet.
Pompa ini sering digunakan untuk:
- Pemindahan oli dan pelumas
- Transfer bahan kimia dan cairan viskos
- Sistem hidrolik
- Aplikasi industri makanan dan farmasi (dengan material khusus)
Terdapat dua jenis utama gear pump:
- External Gear Pump – Menggunakan dua roda gigi eksternal yang berputar berlawanan arah.
- Internal Gear Pump – Menggunakan satu roda gigi dalam (internal) dan satu eksternal kecil di dalamnya.
Komponen-Komponen Utama Gear Pump dan Fungsinya
Berikut adalah penjelasan bagian-bagian penting pada gear pump yang perlu Anda kenali:
1. Roda Gigi (Gear)
Fungsi:
- Elemen utama dalam pompa.
- Bertugas memindahkan fluida dari sisi hisap ke sisi tekanan (discharge).
- Roda gigi menciptakan ruang tertutup yang membawa cairan dan mencegah aliran balik (backflow).
Jenis:
- Spur Gear (gigi lurus)
- Helical Gear (gigi miring)
- Internal Gear (untuk internal gear pump)
Roda gigi biasanya terbuat dari baja tahan aus, besi tuang, atau bahan khusus seperti stainless steel (untuk aplikasi kimia atau makanan).
2. Casing (Rumah Pompa)
Fungsi:
- Menampung dan menjaga posisi roda gigi.
- Mengarahkan cairan dari inlet ke outlet.
- Mencegah kebocoran dan menjaga efisiensi pompa.
Casing harus presisi tinggi agar celah antara gear dan dinding pompa tetap minim, mengurangi risiko internal leakage. Winston Indonesia menyediakan varian stainless steel gear pump untuk aplikasi di industri kimia dan makanan, yang casing-nya tahan terhadap korosi dan suhu tinggi.
3. Shaft (Poros)
Fungsi:
- Menghubungkan roda gigi ke sumber daya (motor).
- Menyalurkan energi mekanik untuk memutar gear.
Material shaft harus kuat terhadap putaran tinggi dan aus, biasanya dibuat dari baja paduan (alloy steel) atau stainless steel tergantung aplikasinya.
4. Bearing / Bushing
Fungsi:
- Menopang dan menjaga posisi shaft tetap sejajar.
- Mengurangi gesekan antara shaft dan casing.
Pemilihan jenis bearing sangat mempengaruhi umur pakai pompa. Untuk aplikasi berat atau high duty cycle, pilih pompa dengan bearing berkualitas tinggi seperti pada H-Series High Pressure Gear Pumps dari Winston Engineering.
5. Seal / Gland Packing
Fungsi:
- Mencegah kebocoran cairan keluar dari pompa.
- Menjaga sistem tetap tertutup rapat.
Jenis seal yang umum digunakan:
- Mechanical Seal – lebih awet, cocok untuk tekanan tinggi.
- Lip Seal / Gland Packing – cocok untuk tekanan rendah hingga sedang.
Seal sangat penting dalam menjaga keamanan sistem, terutama saat menangani cairan berbahaya atau korosif.
6. Relief Valve (Opsional)
Fungsi:
- Menghindari overpressure dalam sistem.
- Mengarahkan cairan kembali ke inlet jika tekanan melebihi batas aman.
Tidak semua gear pump dilengkapi dengan relief valve, namun untuk aplikasi yang memerlukan pengendalian tekanan, fitur ini sangat disarankan.
7. Inlet dan Outlet Port
Fungsi:
- Titik masuk dan keluar fluida.
- Harus disesuaikan dengan arah aliran dan viskositas cairan.
Pada beberapa produk Winston Indonesia, seperti External Gear Pump, konfigurasi port dapat disesuaikan untuk fleksibilitas instalasi.
Aplikasi Industri Gear Pump
- Industri Kimia – transfer cairan korosif dan bahan baku kimia.
- Pelumas & Oli – pengisian dan sirkulasi minyak.
- Farmasi & Kosmetik – transfer cairan viskositas tinggi dengan presisi.
- Pangan & Minuman – memompa sirup, susu, atau cairan food grade.
- Industri Maritim – sistem pelumasan, transfer bahan bakar.
- Industri Otomotif – sistem hidrolik dan pelumasan.
Rekomendasi Produk Gear Pump dari Winston Indonesia
Sebagai distributor resmi dan penyedia solusi pompa industri, Winston Indonesia menawarkan berbagai type external gear pump dari Liquiflo dengan kualitas terbaik:
1.) H-Series – Heavy Duty Industrial Gear Pump
Pompa Gear Seri H dirancang sebagai peningkatan dari seri asli 3-Series Liquiflo. Dengan dimensi luar dan kapasitas yang serupa, Seri H dilengkapi dengan poros dan bantalan berdiameter lebih besar, memungkinkan pompa ini menangani tekanan lebih tinggi dengan umur pakai yang lebih lama. Pompa seri H tersedia dalam versi Sealed dan Mag-Drive dengan aliran hingga sekitar 55 GPM dan tekanan diferensial hingga 225 PSI, dengan kemungkinan 300 PSI pada beberapa model.
2.) 3-Series – Standard Duty Gear Pump
Pompa Gear Seri 3 asli Liquiflo tersedia dalam versi Sealed dan Mag Drive dengan debit hingga sekitar 55 GPM dan tekanan diferensial hingga 100 PSI.
3.) Max-Series – High Pressure Gear Pump
Pompa Gear Seri Max® dilengkapi dengan gigi berbentuk heliks dan pelat aus yang dirancang khusus untuk operasi yang lebih halus dan senyap, serta pengurangan alami gaya perpisahan gigi. Desain unik dan tahan lama pompa ini memastikan umur pakai yang lebih panjang dalam aplikasi pompa tekanan tinggi.

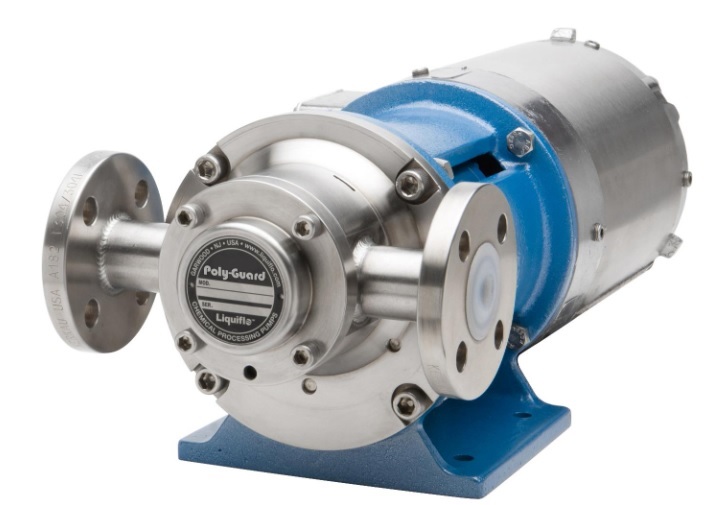

4.) P-Series – Fluoropolymer-Lined Gear Pump
Pompa Gear Seri Poly-Guard® dirancang untuk menangani bahan kimia korosif, seperti asam anorganik, alkali, dan garam. Semua komponen internal dan permukaan pompa terbuat dari bahan non-logam, sehingga pompa Poly-Guard menjadi pilihan yang sangat baik untuk aplikasi dengan tingkat kemurnian tinggi.
5.) 4-Series – Low Flow Gear Pump
Pompa Gear Seri 4 dirancang untuk aplikasi OEM seperti sistem penyaluran kimia. Pompa ini menawarkan berbagai pilihan bahan untuk mencakup berbagai aplikasi pengolahan kimia. Fitur unik dari pompa Seri 4 adalah koneksi port paralel yang terletak di bagian depan pompa.
6.) 2-Series – Ultra Low Flow Gear Pump
Pompa Gear Seri 2 dirancang untuk aplikasi dengan aliran rendah. Desainnya yang kompak dan tangguh membuatnya ideal untuk berbagai aplikasi, termasuk penambahan kimia dan pengukuran, pengambilan sampel pipa, dan pengolahan air limbah.
Tips Memilih Gear Pump yang Tepat
- Tentukan jenis cairan dan viskositasnya
- Hitung flow rate dan tekanan sistem
- Pilih material komponen yang kompatibel
- Sesuaikan ukuran port dan orientasi instalasi
- Pastikan ketersediaan spare part & layanan teknis
Winston Indonesia siap memberikan konsultasi teknis gratis untuk memastikan Anda mendapatkan solusi pompa yang paling tepat. Gear pump adalah solusi pemompaan sederhana namun sangat efektif untuk berbagai kebutuhan industri. Dengan memahami komponen utama dan fungsinya, Anda bisa:
- Melakukan pemeliharaan lebih baik
- Meningkatkan efisiensi sistem
- Memilih pompa yang sesuai dengan kebutuhan aplikasi
Untuk kebutuhan gear pump industri baik untuk transfer bahan kimia, minyak, atau cairan viskos lainnya percayakan pada Winston Indonesia. Kami menyediakan berbagai varian gear pump berkualitas tinggi, dari external, internal, hingga high-pressure stainless steel, lengkap dengan dukungan teknis dan layanan purna jual profesional.
